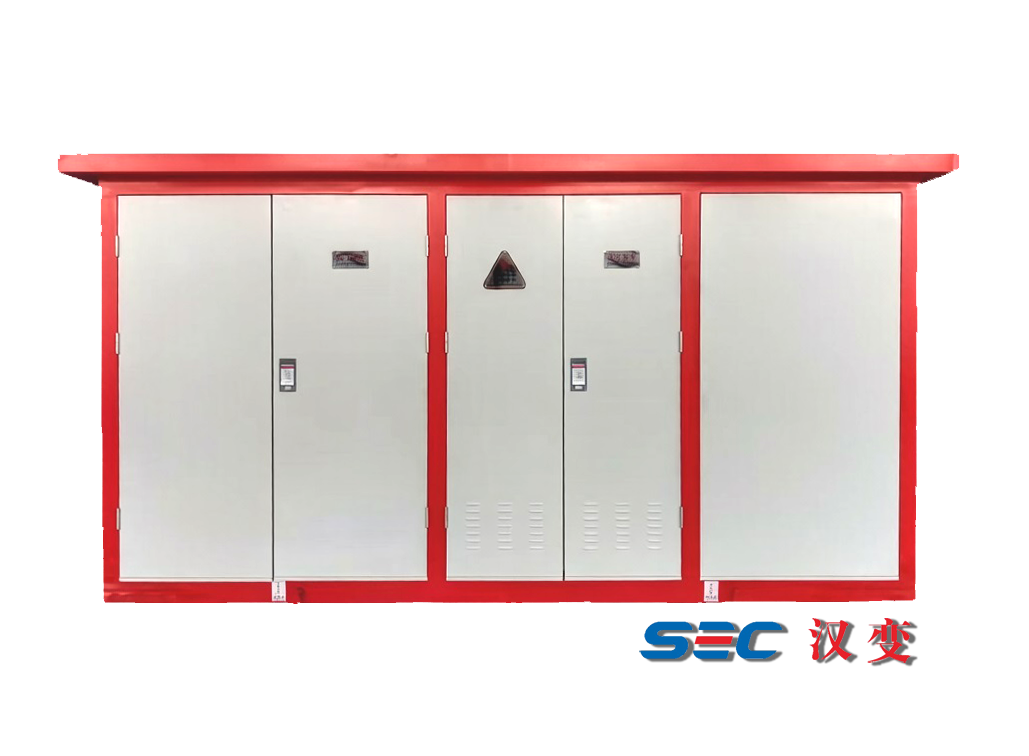

光伏用欧式变电站产品简介

      YBW-G系列光伏专用欧式箱变是一种由高压开关设备、电力变压器、低压开关设备、智能控制设备、连接和辅助设备组成的成套配电设备。它专用于光伏发电系统中，将逆变器岀来的低电压（0.69kV或0.27kV或0.315kV）升高到电网系统的电压（10kV或35kV）以供并网使用。其变压器一般采用双分裂或双绕组的油浸式变压器或者干式变压器。

光伏用欧式变电站产品型号说明

光伏用欧式变电站产品使用环境

光伏用欧式变电站产品特点

1、设计标准均符合GB/T17467-2010、GB/T8754-2007的要求；

2、高压侧供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，也可用户定制，还可装设高压计量元件，满足高压计量的要求。高压柜具有对变压器短路、过负荷等多种保护功能；

3、变压器室可选择油浸式变压器或干式变压器，并可根据需要加装室温监视装置和自启动的通风冷却装置；

4、低压室根据用户要求，可采用面板柜装式结构，组成用户所需供电方案。其中逆变器的出线回路也可按照用户要求定制。低压室有塑壳断路器，也可根据用户要求使用万能式断路器，全方位保护变压器及逆变器的过载短路等；

5、高、低压成套装置及变压器均采用固定式安装。箱变内部留有人孔及操作空间，以方便安装及维护；

6、箱变内部设有控制（辅助）变压器室，可将逆变器出来的电压转换成市电（单相220V,三相380V）,以供辅助设备的供电和其他照明设备的使用,保证其箱式变电站的可靠运行；

7、高低压室结构合理，并具有全面防误操作联锁功能，功能灵活。高、低压室所选用全部元件性能可靠、操作方便，其运行状态可通过柜体的面板仪表指示等直接观察和操作，一目了然；

8、外形美观，欧式箱变的外观可以根据用户喜好定制，制作成为景观式。其外壳颜色极易与周围环境协调一致，具有点缀和美化环境的作用；

9、低压侧采用光伏专用浪涌保护器，专门针对逆变器的谐波、过电压以及干扰等问题进行专业的保护；

欧式箱变可根据用户需要配备智能综合测控装置（综保或继电保护），以便用户进行远程监控和操作。

光伏用欧式变电站产品典型一次系统方案

光伏用欧式变电站产品外形布局
